Mi a különbség a metrikus és az Imperial PCB csavar típusú csatlakozók között?

Hé! Mint a PCB csavar típusú csatlakozók szállítója, gyakran megkérdeznek a metrikus és az Imperial PCB csavar típusú csatlakozók közötti különbséget. Szóval, azt hittem, hogy ezt a blogot írom, hogy tisztázzam a dolgokat.

Kezdjük egy kis háttérrel. A PCB csavar típusú csatlakozók az elektronikai ipar alapvető elemei. Használják megbízható elektromos csatlakozások létrehozására a nyomtatott áramköri táblákon (PCB). Ezek a csatlakozók különböző méretekben és szabványokban kaphatók, elsősorban a metrikus és a birodalmi.

Mi a metrikus rendszer?

A metrikus rendszer egy nemzetközi tizedes alapú mérési rendszer. Ezt a világ többsége használja. A PCB csavar típusú csatlakozókkal összefüggésben a metrikus méretek milliméterben vannak meghatározva (mm).

A metrikus csatlakozók a pontosságukról és a szabványosítás egyszerűségéről ismertek. Egy logikus és következetes méretezési sémát követnek. Például a metrikus csavaroknak átmérője lehet, mint 2,5 mm, 3 mm vagy 4 mm. Ez megkönnyíti a tervezők és a gyártók számára, hogy velük együtt dolgozzanak, mivel a méret egyértelmű és könnyen érthető.

Amikor a metrikus PCB csavar típusú csatlakozókkal foglalkozik, akkor magas pontosságot várhat el. A metrikus alkatrészek gyártási folyamata gyakran nagyon jól szabályozott, ami azt jelenti, hogy a különböző tételek között következetes minőséget fog elérni.

Ha nemzetközi kereskedelemben vagy több országban részt vevő projektekkel foglalkozik, a metrikus csatlakozók nagyszerű választás. Mivel a világ nagy része a metrikus rendszert használja, könnyebb az alkatrészek beszerzése és a kompatibilitás biztosítása más alkatrészekkel.

Mi a birodalmi rendszer?

A császári rendszert viszont elsősorban az Egyesült Államokban és néhány más országban használják. Olyan egységeket használ, mint a hüvelyk, a lábak és a font. A PCB csavar típusú csatlakozók esetében a birodalmi méretet hüvelykben vagy egy hüvelyk frakcióban mérik.

A birodalmi csatlakozóknak hosszú története van az elektronikai iparban, különösen az Egyesült Államokban. Számos örökölt rendszer és régebbi berendezés továbbra is császári méretű csatlakozókat használ. Tehát, ha olyan projekten dolgozik, amely magában foglalja a régebbi elektronika frissítését vagy fenntartását, akkor lehet, hogy a birodalmi csatlakozókat kell használnia.

A birodalmi csavarok olyan méretei lehetnek, mint 1/8 hüvelyk, 3/16 hüvelyk stb. Ezek a méretek kissé zavaróbbnak tűnhetnek a metrikus rendszerhez képest, különösen, ha szokott dolgozni a milliméterrel. De azok számára, akik ismerik a birodalmi rendszert, ez egy jól megértett és megalapozott szabvány.

Fizikai különbségek

Az egyik legszembetűnőbb különbség a metrikus és az Imperial PCB csavar típusú csatlakozók között a fizikai méret. A metrikus csatlakozók általában kisebbek és kompaktabbak. Ennek oka az, hogy a metrikus rendszer pontosabb és kisebb méretű méréseket tesz lehetővé.

A birodalmi csatlakozók viszont kissé ömlesztettebbek lehetnek. A birodalmi rendszer nagyobb mérete azt jelenti, hogy a csatlakozók több helyet foglalhatnak el a PCB -n. Ez megfontolhat, ha korlátozott helyen dolgozik egy projekten.

Egy másik fizikai különbség a szál hangmagassága. A menetes hangmagasság a csavaron lévő szálak közötti távolság. A metrikus csavarok általában finomabb szálakkal rendelkeznek, mint a császári csavarok. A finomabb szálak hangmagassága biztonságosabb csatlakozást biztosíthat, mivel lehetővé teszi a csavar további fordulatát egy adott hosszúsághoz.

Kompatibilitási kérdések

A kompatibilitás nagy ügy a PCB csavar típusú csatlakozókkal kapcsolatban. Nem cserélhet egy metrikus csatlakozót császári (vagy fordítva) anélkül, hogy néhány dolgot megfontolna.

Először is, a NYÁK lyukaméretét úgy tervezték, hogy megfeleljen a csatlakozó fajlagos méretének. Ha megpróbál egy metrikus csatlakozót használni egy birodalmi csatlakozóhoz tervezett lyukban, akkor lehet, hogy nem illeszkedik megfelelően. Ez laza csatlakozást eredményezhet, amely elektromos problémákat, például szakaszos jeleket vagy akár rövidzárlatokat okozhat.

Másodszor, a párosító alkatrészeknek kompatibilisnek kell lenniük. Például, ha csavar - típusú terminál blokkot használ, akkor a csavaroknak és a blokknak ugyanolyan szabványnak kell lennie. Lehet, hogy egy metrikus csavar használata a császári terminál blokkban nem működik, mivel a menetes és az általános illesztés nem lesz megfelelő.

Teljesítménybeli különbségek

A teljesítmény szempontjából mind a metrikus, mind az Imperial PCB csavar típusú csatlakozók megbízható elektromos csatlakozásokat biztosíthatnak. Van azonban néhány finom különbség.

A metrikus csatlakozók, finomabb szálakkal, jobb rezgési ellenállást kínálhatnak. A finom szálak szorosabban megfogják a párosító alkatrészeket, ami azt jelenti, hogy a kapcsolat kevésbé valószínű, hogy rezgések miatt lazul. Ez különösen fontos azokban az alkalmazásokban, ahol a berendezés sok mozgásnak van kitéve, például az autóipar vagy a repülőgép -elektronikában.

A birodalmi csatlakozók, bár lehet, hogy nem rendelkeznek ugyanolyan szintű vibrációs ellenállással, mint a metrikus csatlakozók, bizonyos esetekben nagyobb nyomatékot tudnak kezelni. A császári rendszerben lévő csavarok nagyobb mérete azt jelenti, hogy meghúzáskor nagyobb erőt tudnak ellenállni. Ez előnye lehet az alkalmazásokban, ahol nagyon szoros kapcsolatra van szükség.

Költség megfontolások

A költség mindig fontos tényező a metrikus és a birodalmi PCB csavar típusú csatlakozók között. Általában véve a metrikus csatlakozók általában költségeket jelentenek. Ennek oka az, hogy ezeket szélesebb körben használják és nagyobb mennyiségben termelik. A méretgazdaságosság azt jelenti, hogy a gyártási költségek alacsonyabbak, és ezeket a megtakarításokat gyakran továbbítják az ügyfélnek.

A birodalmi csatlakozók, különösen, ha speciális vagy örökölt alkalmazásokra szántak, drágábbak lehetnek. Az alacsonyabb kereslet ezeknek a csatlakozóknak azt jelenti, hogy a termelési futások kisebbek, és a gyártási költségek magasabbak.

Hol lehet megtalálni őket

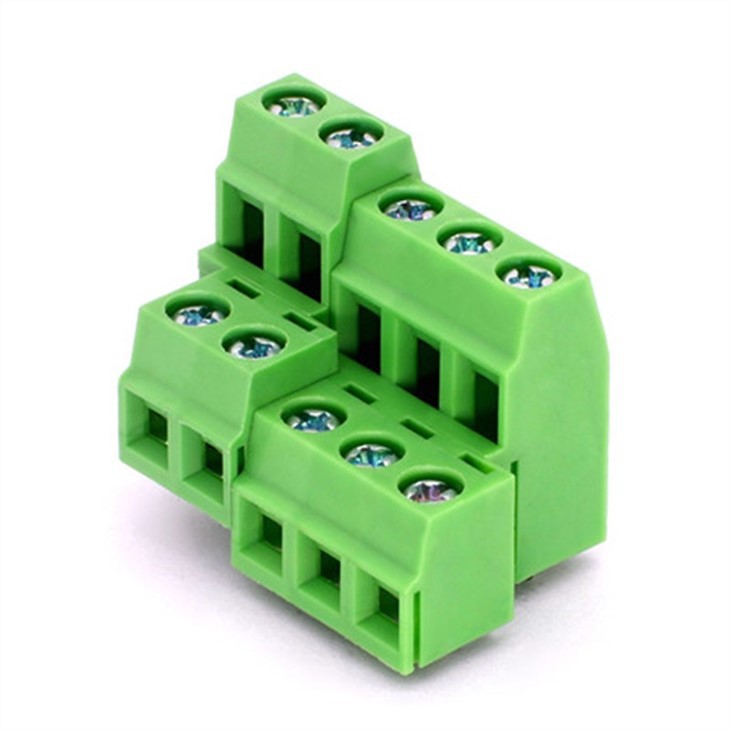

Ha PCB csavar típusú csatlakozókat keres, akkor megnézheti aPCB csavarcsatorna -blokk,PCB -csavar csatlakozó, ésPCB csavar típusú csatlakozóblokk a csatlakozáshoz- Kínálunk mind a metrikus, mind a birodalmi csatlakozók széles skáláját, hogy megfeleljen az Ön igényeinek.

A helyes választás

Szóval, hogyan dönthet úgy, hogy a metrikus vagy az Imperial PCB csavar típusú csatlakozókat használja -e? Nos, az a konkrét alkalmazástól függ.

Ha egy új projekten dolgozik, és a kompatibilitást sokféle alkatrész -tartományban szeretné biztosítani, és hozzáférhet egy nagy ellátási lánchoz, akkor a metrikus csatlakozók valószínűleg az út. Pontosságot, költség -hatékonyságot és jó teljesítményt kínálnak a legtöbb alkalmazásban.

Másrészt, ha olyan projekten dolgozik, amely magában foglalja a régebbi berendezések frissítését vagy karbantartását, különösen az Egyesült Államokban, akkor a birodalmi csatlakozókra lehet szükség. Gondoskodnia kell arról, hogy a megfelelő alkatrészeket beszerezze, és hogy kompatibilisek -e a meglévő rendszerrel.

Csatlakozzunk

Ha még mindig nem biztos benne, hogy a PCB csavar típusú csatlakozó milyen típusú, vagy ha bármilyen kérdése van termékeinkkel kapcsolatban, ne habozzon elérni. Azért vagyunk itt, hogy segítsünk abban, hogy az Ön igényeihez a legjobban választhasson. Függetlenül attól, hogy metrikus vagy birodalmi csatlakozókra van szüksége, fedeztük Önt. Tehát kezdj el egy beszélgetést velünk, és dolgozzunk együtt a következő projektjén.
